OE 46M/30M Metalna serija



Kontaktni pinovi: 2–32 jezgra

Otpor kontakta:<10 mΩ

Otpornost izolacije:

Normal condition: >2000 MΩ

Environmental test: >1000 MΩ

Dielektrična čvrstoća: manja ili jednaka 3000V/DC, 1 min

Strujna snaga jedne-jezgre: Manja ili jednaka 40A

Gubitak umetanja:

1,2 dB (standardno) / 0,6 dB mali gubitak (1310 nm)

1,0 dB (standardno) / 0,5 dB mali gubitak (1550 nm)

Mechanical Durability: >1000 ciklusa parenja

Tvornički ispitni tlak:

Standardni bočni pritisak: 30MPa

Prilagodljivo do 60MPa (bočno)

Opciona utičnica sa uzdužnom vodootpornom funkcijom

Radna temperatura: -45 stepeni do +90 stepeni





Kućište konektora: Standardni nerđajući čelik 316L; prilagodljiv za leguru titanijuma TC4

Optički kontakti: Cirkonijum keramički prsten

Električni kontakti: pozlaćeni mesing

Zaptivni poklopac: nerđajući čelik 316L

Kabl: Kabl od poliuretana ili gume{0}}obložen

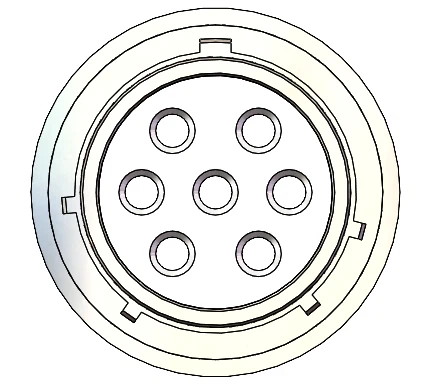

Konfiguracija: 2 optička/električna jezgra Jednojezgrena{0}}napon struje: 65A Radni napon: 1000V DC/AC rms Dielektrična čvrstoća: 2500V DC Gubitak umetanja: Manji ili jednak 1.0dB @1550nm	Konfiguracija: 4 optička/električna jezgra Jednojezgrena{0}}napon struje: 40A Radni napon: 500V DC/AC rms Dielektrična čvrstoća: 2500V DC Gubitak umetanja: Manji ili jednak 1.0dB @1550nm	Konfiguracija: 7 optičkih/električnih jezgara Struja za jedno jezgro: 20A Radni napon: 500V DC/AC rms Dielektrična čvrstoća: 1000V DC Gubitak umetanja: Manji ili jednak 1.0dB @1550nm
Konfiguracija: 12 optičkih/električnih jezgara Jednojezgrena{0}}napon struje: 13A Radni napon: 500V DC/AC rms Dielektrična čvrstoća: 1000V DC Gubitak umetanja: Manji ili jednak 1.0dB @1550nm	Konfiguracija: 16 optičkih/električnih jezgara Jednojezgrena{0}}napon struje: 13A Radni napon: 500V DC/AC rms Dielektrična čvrstoća: 1000V DC Gubitak umetanja: Manji ili jednak 1.0dB @1550nm	Konfiguracija: 32 optička/električna jezgra Struja za jedno jezgro: 5A Radni napon: 500V DC/AC rms Dielektrična čvrstoća: 1000V DC
Konfiguracija: 4 optička/električna + 1 RF jezgra Struja za jedno jezgro: 20A Radni napon: 500V DC/AC rms Dielektrična čvrstoća: 1000V DC Gubitak umetanja: Manji ili jednak 1.0dB @1550nm

Napomena: Prilagođavanje je dostupno za različite brojeve jezgara (optički, električni ili RF zahtjevi za prijenos).





Dizajn utikača:

OE46M/30MTEXFY Vertikalni tip priključka za rep





OE46MT/30MTEXFY Standardni okrugli tip priključka za rep



Dizajn utičnica:



Dizajn zaptivne kapice:









✔ Kapacitet bez premca– Podržava do32 hibridna jezgra(optički/električni/RF) u jednom konektoru, smanjujući kompleksnost sistema.
✔ Spreman za ekstremno okruženje– Izdrži60 MPa pritisaki djeluje od-45 stepeni do +90 stepeni, idealno za{0}}morske ROV i primjene na naftu/gas.
✔ Ultra-Mali gubici – 0,5 dB insercijski gubitak na 1550 nmosigurava integritet signala na velikim udaljenostima.
✔ Vojni{0}}Razred izdržljivosti – >1000 ciklusa parenjasa pozlaćenim-kontaktima i keramičkim ulošcima za dugotrajnu-pouzdanost.
✔ Potpuno prilagodljiv– Prilagodite broj jezgara, materijale, ocjenu tlaka i metode zaptivanja prema vašim točnim potrebama.





P: Kako se OE46M/30M poredi sa standardnim podvodnim konektorima?
O: Nadmašuje saveća gustina jezgra (32 naspram tipičnih 12), manji gubitak umetanja (0,5 dB) i ekstremna otpornost na pritisak (60 MPa prilagodljivo).

P: Mogu li integrirati RF signale uz optička/električna jezgra?
O: Da! The4+1 RF hibridna konfiguracija(npr. 4 optička/električna + 1 RF jezgra) je dostupno za aplikacije mješovitih-signala.

P: Koliki je životni vijek pod čestim parenjem?
O: Ocenjeno za>1000 ciklusasa<10 mΩ contact resistance drift, ensuring stable performance in dynamic deployments.

P: Da li je kućište od titana potrebno za korištenje morske vode?
O: 316L nerđajući čelik je dovoljan za većinu slučajeva, alititanijum TC4 se preporučuje za okruženja sa hiperslanom ili visoko-biološkom obrastanjem.

P: Kako se validira hidroizolacija?
O: Svaka jedinica se podvrgavaIspitivanje pritiska od 30 MPa (60 MPa opciono)i IP68 certifikat za{1}}otporne performanse.
